Medan Magnetik



MEDAN MAGNETIK

Medan magnetik adalah ruang di sekeliling suatu magnet yang dipengaruhi atau mengalami gaya magnetik.

INDUKSI MAGNET KAWAT LURUS PANJANG BERARUS

B = induksi magnetik di titik P (Tesla)

μo = permeabilitas ruang hampa (4π ×10^-7 Wb A^-1m^-1)

I  = kuat arus yang mengalir dalam kawat (A)

a  = jarak titik P ke kawat penghantar (m)

INDUKSI MAGNET KAWAT MELINGKAR BERARUS

B = induksi magnetik di titik P (Tesla)

μo = permeabilitas ruang hampa (4π ×10^-7 Wb A^-1m^-1)

I  = kuat arus yang mengalir dalam kawat (A)

a  = jarak titik P ke kawat penghantar (m)

Contoh Soal :

Tentukan besar dan arah induksi magnet di titik P ! (μ_o = 4π ×10^-7 Wb A^-1m^-1)

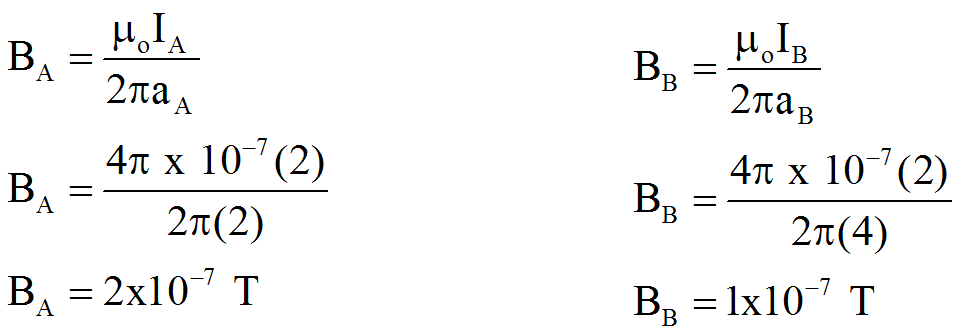

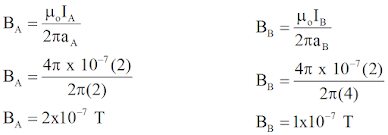

Jawaban :

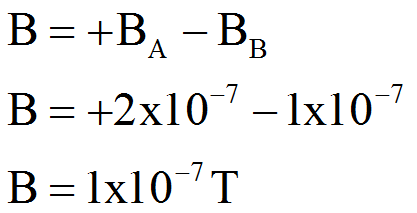

Karena hasil positif , maka arah induksi magnet masuk bidang

Contoh Soal :

Suatu penghantar dialiri arus listrik I = 9 A. Jika jari-jari kelengkungan R = 2 cm , maka tentukan besar induksi magnetik dititik P !

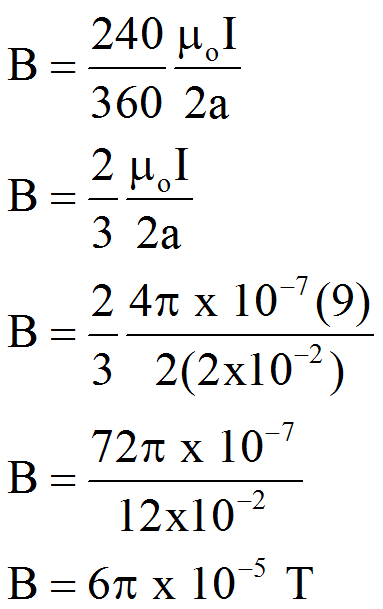

Jawaban :

Solenoida adalah kumparan kawat yang terdiri  atas banyak lilitan dan apabila dialiri arus listrik maka akan berfungsi seperti magnet batang.

INDUKSI MAGNET SOLENOIDA

Besarnya medan magnet pada sumbu pusat (titik O) solenoida :

N         = jumlah lilitan

L          = panjang solenoida (m)

Besarnya medan magnet pada ujung (titik P) solenoida :

N         = jumlah lilitan

L          = panjang solenoida (m)

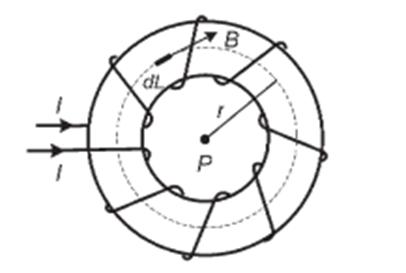

Toroida adalah sebuah solenoida yang dileng-kungkan sehingga mem-bentuk lingkaran.

Besarnya induksi magnetik di pusat sumbu toroida :

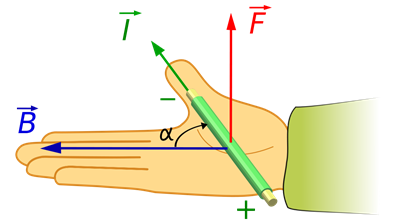

GAYA LORENTZ KAWAT LURUS BERARUS LISTRIK

F  = Gaya Lorentz (Newton)

B  = Induksi Magnetik (Tesla)

I   = Kuat Arus Listrik (Ampere)

l   = Panjang Kawat (m)

GAYA LORENTZ KAWAT SEJAJAR BERARUS LISTRIK

GAYA LORENTZ MUATAN BERGERAK  DALAM MEDAN MAGNET

F  = Gaya Lorentz (Newton)

B = Induksi Magnetik (Tesla)

v = Kecepatan (m/s)

q = Muatan Listrik (Couloumb)

Contoh Soal :

Suatu kawat berarus listrik 10 A dengan arah ke atas berada dalam sebuah medan magnetik 0,5 T tegak lurus terhadap kawat. Apabila panjang kawat 20 cm, tentukan besarnya gaya Lorentz yang akan dialami kawat !

Diketahui :

I = 10 A

B = 0,5 T

l = 20 cm = 0,2 m

θ = 90^o

Jawaban :
