Kuat Medan Listrik , Potensial Listrik dan Kapasitor
KUAT MEDAN LISTRIK
Kuat medan listrik
didefinisikan sebagai gaya yang bekerja pada muatan listrik.
E = Kuat Medan Listrik (N/C)
POTENSIAL LISTRIK
Potensial listrik
adalah usaha yang diperlukan untuk memindahkan muatan positif
sebesar 1 satuan dari tempat tak terhingga ke suatu titik tertentu
V = Potensial Listrik (Volt)
KUAT MEDAN LISTRIK
BOLA KONDUKTOR
Di Dalam Bola
E = 0
Di Permukaan Bola
Di Luar Bola
POTENSIAL LISTRIK BOLA
KONDUKTOR
Di Dalam Bola/Permukaan Bola
Di Luar Bola
Contoh Soal :
Bola konduktor
yang berjari – jari 6 cm diberi muatan +
4 μC. Tentukan kuat medan listrik pada titik :
a. yang berjarak 5
cm dari pusat,
b. di permukaan
bola,
c. yang berjarak
12 cm dari pusat
Diketahui :
R = 6 cm = 6 x 10-2 m
q = 4 μC
= 4 x 10-6 C
Jawab :
a. yang berjarak 5 cm dari pusat (di dalam bola)
E = 0
b. di permukaan bola,
c. yang berjarak 12 cm dari pusat
Bola konduktor
yang berdiameter 20 cm diberi muatan + 5 nC. Tentukan potensial listrik pada
titik :
a. yang berjarak 5
cm dari pusat,
b. di permukaan
bola,
c. yang berjarak
15 cm dari pusat
Diketahui :
d = 20 cm
R = ½ d = ½ (20 cm) = 10 cm = 1 x 10-1
m
q = 5 nC = 5 x 10-9 C
Jawab :
a. yang berjarak 5 cm dari pusat,
b. di permukaan bola,
c. yang berjarak 15 cm dari pusat
KAPASITOR
Kapasitor adalah
sebuah benda yang dapat menyimpan muatan listrik.
KAPASITAS
KAPASITOR
Perbandingan antara banyaknya muatan listrik yang tersimpan dalam kapasitor dengan beda potensial yang timbul pada ujung-ujung kapasitor tersebut.
C = Kapasitas Kapasitor (Farad)
q = Muatan yang Tersimpan (Couloumb)
V = Beda Potensial (Volt)
RANGKAIAN SERI KAPASITOR

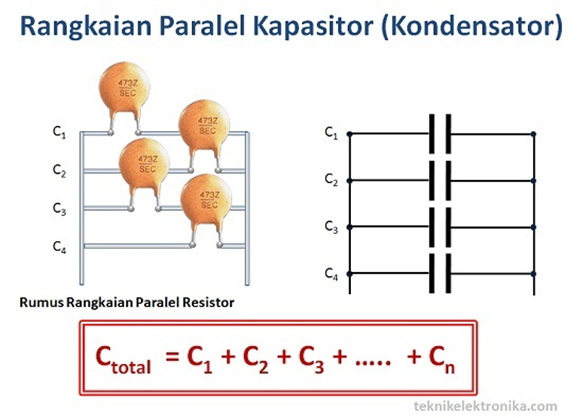

RANGKAIAN PARALEL
KAPASITOR
Besarnya energi listrik yang tersimpan dalam kapasitor sama dengan usaha yang dilakukan untuk memindahkan muatan listrik dari sumber tegangan ke dalam kapasitor tersebut.
W = Energi dalam
Kapasitor (Joule)
Contoh Soal :
Perhatikan gambar berikut !
Tentukan energi pada rangkaian tersebut !
Jawab :
